커트시스템패널
조달우수제품(2022108)




건물의 가치를 추락 시키는 주범은 실리콘에 의한 오염!
탈출할 수 있는 유일한 대안!
오픈형조인트 시스템공법인 "커트시스템패널"이 해결할 수 있습니다.
제품개요
건축물 보호 및 미관 등을 위해 건축물 외부 벽체마감재로 사용되는 조립체 중 철재, 알루미늄, 스테인리스 등 금속제 재질 외벽패널을 말한다. 금속제 패널 중 외력 완충용 가동클립을 적용하여 외부 진동에 따라 건축물을 보호할 수 있도록 내진설계가 되며, 틈새를 채우는 코킹부가 외부로 노출되지 않는 비노출 밀폐식 오픈형조인트 기술을 적용한 커트시스템패널이다.
커트시스템패널의 장점

01. 시민 안전성 확보
우수한 내진성능으로 지진, 태풍 등 외력에 의해 건축물에 발생하는 진동 및 충격을 흡수하여 외벽패널 낙하에 따른 물적, 인적 2차 피해방지


02. 우수한 평활도
원소재 절곡 및 용접 과정에서 발생하는 소재 변형을 탈피하여 평활도를 극대화


03. 미관 향상
실런트 비노출화 구조로 유지분 유출을 방지, 외관 오염을 근본적으로 해소하여 미관 향상


04. 편의성 및 효율성
패널 간 줄눈 맞춤 및 고정 공정을 간소화하여 작업자 편의성 확보, 비 숙련공 쉽게 시공 가능화
제품의 핵심구성

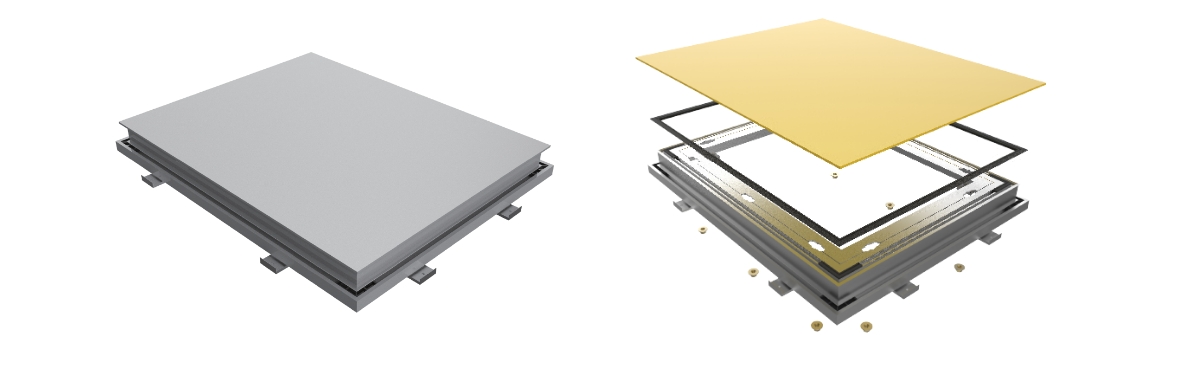

- ≫ 비노출 매립형 내진패널
- - 특허 제10-2292730호
- 특허 제10-1939284호 - ≫ 조달우수제품 지정 (2022108)
-

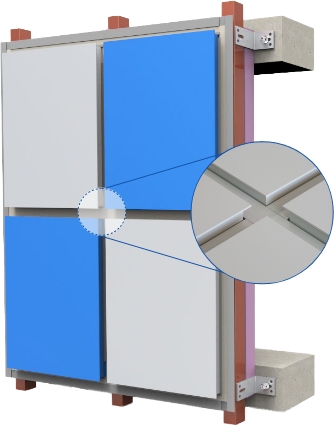

- 비노출매립형 메지 설치방식 (오픈형조인트 시스템)
-
- 제품 제원표
-
제품명 주요제원 CUT SYSTEM PANEL 아연도금강판 1.6T 비노출 매립형 내진패널 - 제 품 명 CS-G01-01
- 적용소재 Aluminum Alloy Solid
- 권장규격 1,000 X 1,700(㎜)
- 도장사양 초내후성 분체도장
- 옵 션 초나노폴리쟌 선택가능
CUT SYSTEM PANEL 알루미늄 2T 비노출 매립형 내진패널 - 제 품 명 CS-A01-02
- 적용소재 Aluminum Alloy Solid
- 권장규격 1,000 X 2,000(㎜)
- 도장사양 초내후성 분체도장
- 옵 션 초나노폴리쟌 선택가능
CUT SYSTEM PANEL 알루미늄 3T 비노출 매립형 내진패널 - 제 품 명 CS-A01-03
- 적용소재 Aluminum Alloy Solid
- 권장규격 1,000 X 2,300(㎜)
- 도장사양 초내후성 분체도장
- 옵 션 초나노폴리쟌 선택가능
-

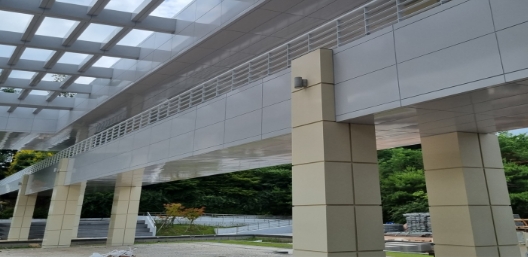

- 천안시청
-

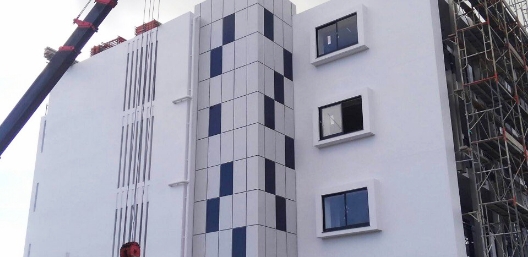

- 일본 오키나와 오피스빌딩

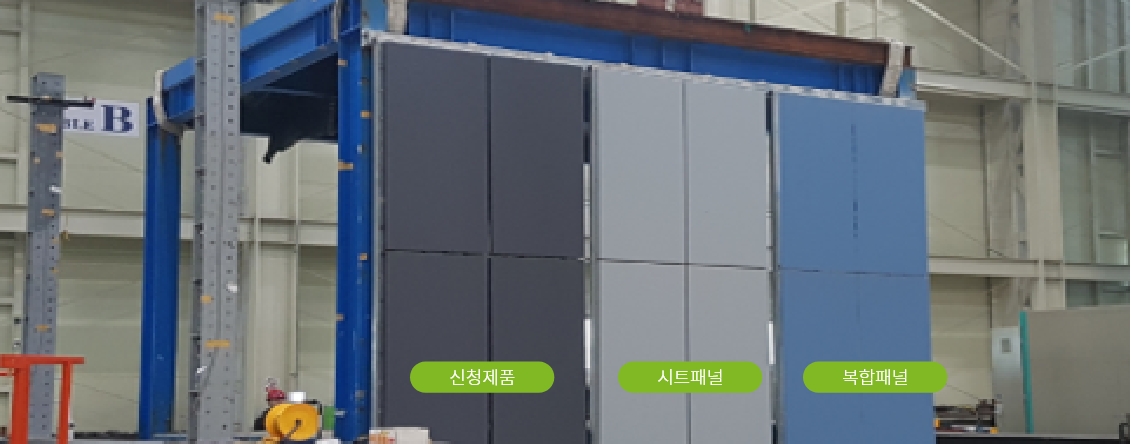

진동대 내진 비교 시험
내진 성능 비교 (SESTEC-2019-R-037-0-Rev.1 부산대학교 지진방재연구센터)
- ≫ 신청제품(커트시스템패널) 실험체의 경우
- 최종 가진 단계 (PGA:1097g)까지 접합클립 및 와셔의 국부적인 손상만 동반, 패널 건전한 상태 유지
- ≫ 비교제품1(쉬트패널) 실험체의 경우
- 2Step (EQ 80%) 가진 시 패널 부착용 접합 피스 손상 시작, 5Step (EQ 140%) 가진에서 하부 패널의 부분
탈락, 최종적으로 7 Step (EQ 180%) 가진에서는 하부 패널 완전 탈락
- ≫ 비교제품2(복합패널)의 실험체의 경우
- 실험 초기 수평각관 용접부의 파단으로 인하여 나머지 2개의 실험체와는 상이한 경계조건으로 실험 진행,
최종 가진까지 다수의 접합 피스 손상 및 패널의 부분적 탈락 동반
