カットシステムパネル
調達優秀製品(2022108)
建物の価値を墜落させる主犯はシリコンによる汚染！
脱出できる唯一の選択肢！
オープン型ジョイントシステム工法である「カットシステムパネル」が解決できます。
製品概要
建築物保護及び美観等のために建築物の外壁仕上げ材として使われる組立体のうち鉄材、アルミニウム、ステンレスなど金属製材質外壁パネルをいう。 金属製パネルのうち外力緩衝用可動クリップを適用し、外部振動によって建築物を保護できるように耐震設計されて、 隙間を埋めるコーキング部が外部に露出されない非露出密閉式オープン型ジョイント技術を適用したカットシステムパネルである。
カットシステムパネルの利点
01. 市民安全性の確保
優れた耐震性能で地震、台風など外力により建築物に 発生する振動や衝撃を 吸収し、外壁パネル落下に よる物的、人的二次被害防止
02. 優れた平滑度
原材料切曲及び溶接過程で 発生する素材変形を 脱皮して平滑度を最大化
03. 美観向上
シーラント非露出化構造で 維持分流出を防止、外観 汚染を根本的に解消し 美観向上
04. 利便性と効率性
パネル間の目地合わせ及び固定 工程を簡素化し、作業者の 利便性を確保、非熟練工が容易に 施工可能化
製品のコア構成
- ≫ 非露出埋立型耐震パネル
- - 特許第10-2292730号
- 特許第10-1939284号 - ≫ 調達優秀製品指定(2022108)
-
- 非露出埋込型メジ設置方式（オープン型ジョイントシステム）
-
- 製品仕様表
-
製品名 主要仕様 CUT SYSTEM PANEL 亜鉛鍍金鋼板1.6T 非露出埋立型耐震パネル - 製 品 名 CS-G01-01
- 適用素材 Aluminum Alloy Solid
- 推奨規格 1,000 X 1,700(㎜)
- 塗装仕様 超耐候性粉体塗装
- オプション 無機質シリカ選択可能
CUT SYSTEM PANEL アルミニウム2T 非露出埋立型耐震パネル - 製 品 名 CS-A01-02
- 適用素材 Aluminum Alloy Solid
- 推奨規格 1,000 X 2,000(㎜)
- 塗装仕様 超耐候性粉体塗装
- オプション 無機質シリカ選択可能
CUT SYSTEM PANEL アルミニウム3T 非露出埋立型耐震パネル - 製 品 名 CS-A01-03
- 適用素材 Aluminum Alloy Solid
- 推奨規格 1,000 X 2,300(㎜)
- 塗装仕様 超耐候性粉体塗装
- オプション 無機質シリカ選択可能
-
- 天安市役所
-
- 日本沖縄オフィスビル

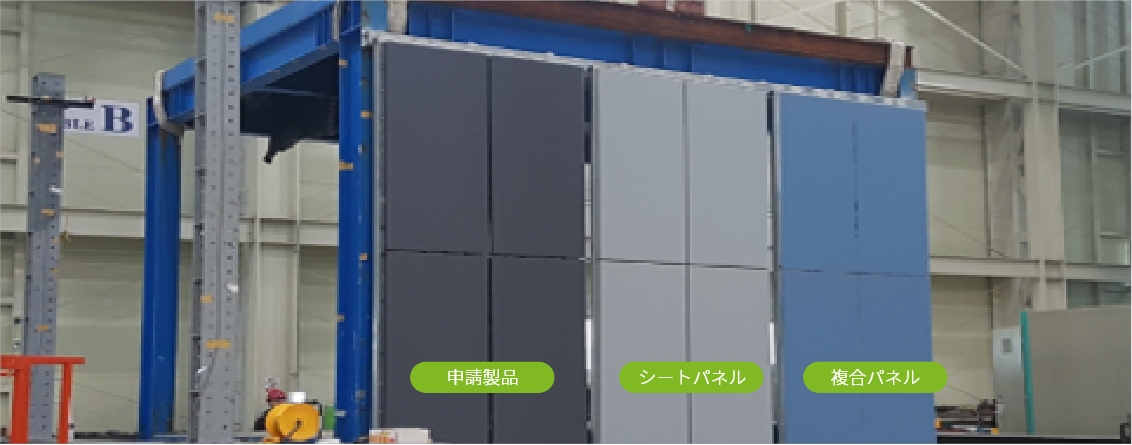

振動帯耐震比較試験
耐震性能比較(SESTEC-2019-R-037-0-Rev.1釜山大学地震防災研究センター)
- ≫ 申請製品（カットシステムパネル）実験体の場合
- 最終加震段階(PGA:1097g)までの接合クリップおよびワッシャーのローカル損傷だけを伴う、パネルの健全な状態を維持
- ≫ 比較製品1(シートパネル)実験体の場合
- 2Step(EQ 80%)加震の際パネル取付用接合ピース損傷開始、5Step(EQ 140%)の加震で下部パネルの部分
脱落、最終的に7 Step (EQ 180%)加震では下部パネルの完全脱落
- ≫ 比較製品２(複合パネル)の実験体の場合
- 実験初期水平角管溶接部の破断により残りの２つの実験体とは異なる境界条件で実験進行、
最終加震まで複数の接合ピースの損傷及びパネルの部分的脱落を伴う
